Bruksanvisning for PWM-signalgenerator

1. Elektrisk parameter

(Testbetingelser: romtemperatur, normalt trykk)

Parametere

Verdi

Merknader

Referansespenning

5V DC

Inngangsreferansespenning VCC og GND

Driftstemp. Spekter

-10 grader – +40 grader

-

Lagringstemp. Spekter

-20 grader – +40 grader

-

2. Grensesnittdefinisjon

Etikett/navn

Funksjon

Beskrivelse

UTE

PWM-signalutgang

Frekvens 26KHz, utgang 0~100% driftssyklus,

1 % trinn, Høyt nivå 5V, Lavt nivå 0V

GND

Referansegrunn

GND

3. Funksjonsbeskrivelse

Funksjonssammenligningstabell for dette driverkortet (Ja: funksjon tilgjengelig, Nei: funksjon ikke tilgjengelig)

Ja/Nei

Kode

Funksjon

Beskrivelse

Ja

PWM

PWM-signalutgang

Rotering av koderen mot klokken reduserer driftssyklusen; med klokken øker den.

Område 0~100 %, tilsvarende verdi vist på det digitale røret.

news-1920-1791

4. PWM-bølgeformer

(1)Når PWM er 0 %, er den tilsvarende bølgeformen som følger:

news-1616-1212 news-1710-1282



(2)Når PWM er 25 %, er den tilsvarende bølgeformen som følger:

news-1704-1278 news-1706-1280

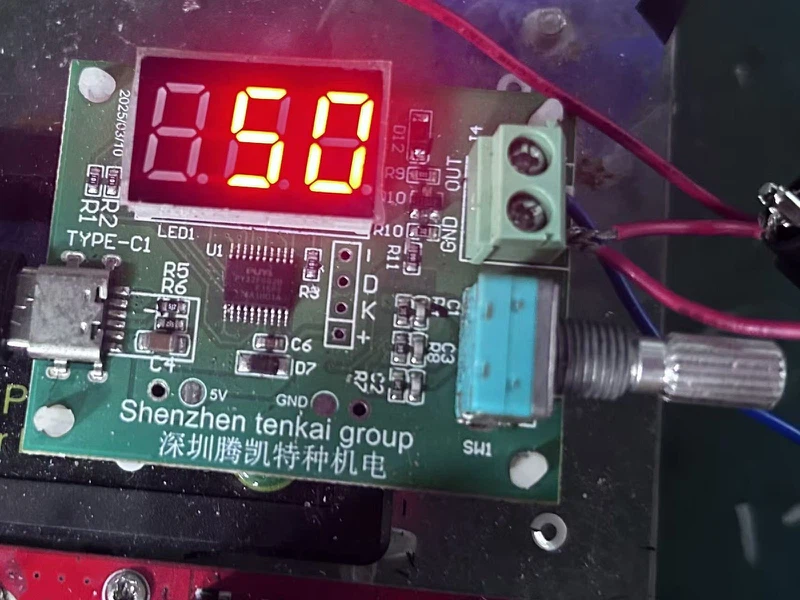

(3)Når PWM er 50 %, er den tilsvarende bølgeformen som følger:

news-1708-1280 news-1708-1282

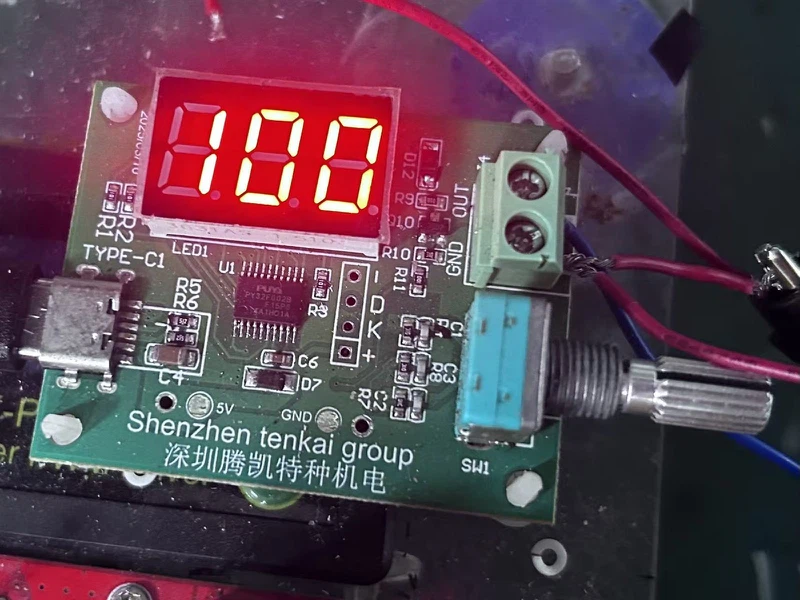

(4)Når PWM er 100 %, er den tilsvarende bølgeformen som følger:

news-1708-1280 news-1704-1278



5. Forholdsregler ved bruk

(1) Krav til strømforsyning: Bruk et 5V laderhode for strømforsyning, koblet til Type-C-grensesnittet.

(2)Spesiell strømforsyning Merk: Hvis du bruker en strømbank for forsyning, må en belastningsmotstand kobles parallelt.

news-1920-1783

(3) Fysisk beskyttelse: Håndteres med forsiktighet, unngå slag eller kraftige støt.

(4)Miljøvern - ESD: Ta forholdsregler mot elektrostatisk utladning (ESD) for å unngå skade på komponenter.

(5)Miljøkrav: Beskytt mot fuktighet og vann; unngå å utsette enheten for fuktige forhold eller væsker.

6. Driftsinstruksjon Videodemonstrasjon
